Экономайзеры чугунные блочные
Экономайзеры чугунные блочные предназначены для нагревания питательной воды в паровых и водогрейных стационарных котлах с рабочим давлением до 2,4 МПа.

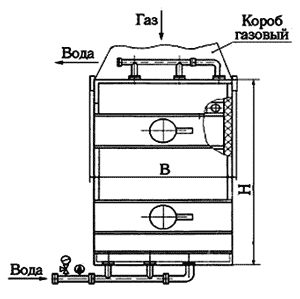

Экономайзеры состоят из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Комплектуются (по просьбе заказчика) коробом для подвода газов.
Движение питательной воды в трубах, составляющих общую поверхность нагрева, происходит навстречу потоку дымовых газов.
Применение чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы по сравнению со стальными экономайзерами.
Использование паровой (П) или газоимпульсной (И) очистки позволяет постоянно иметь чистые поверхности нагрева экономайзера, а значит — экономить топливо при минимальном обслуживании.
Экономайзеры применяются для использования тепла уходящих газов серийно выпускаемых котлов типа Е (КЕ), Е (ДЕ) и ДКВр. Размеры хвостовых поверхностей нагрева для того или иного котла определяются величинами температуры уходящих газов, рассчитанными при оптимальных значениях скоростей газов и оптимальных разностях температур на холодном конце экономайзера. Величина экономически выгодных скоростей газов находится в пределах 6-8 м/с. Величина скорости газов для многозольных топлив должна быть не ниже 9-10 м/с из-за опасности заноса золой хвостовой поверхности нагрева.
Технические характеристики
| Наименование показателей | ЭБ2-94И (ЭБ2-94П) |
ЭБ2-142И (ЭБ2-142П) |
ЭБ2-200И (ЭБ2-200П) |
ЭБ2-236И (ЭП2-236) |
ЭБ1-300И (ЭБ1-300П) |
ЭБ1-330И (ЭП1-330) |
ЭБ1-646И (ЭБ1-646П) |
ЭБ1-708И (ЭБ1-708П) |
ЭБ1-808И (ЭБ1-808П) |
|---|---|---|---|---|---|---|---|---|---|
| Площадь поверхности нагрева, м² | 94,4 | 141,6 | 201,6 | 236,6 | 302,4 | 330,4 | 646 | 708 | 808 |
| Количество колонок | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 |
| Длина труб, м | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 2,0 | 3,0 |
| Гидравлическое сопротивление, МПа, не более | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Температура воды (вход / выход), °С | 100 / 140 | 100 / 140 | 100 / 140 | 100 / 140 | 100 / 140 | 100 / 140 | 100 / 170 | 100 / 150 | 100 / 150 |
| Аэродинамическое сопротивление, Па, не более | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| Тип устройства для очистки поверхностей | И(П) | И(П) | И(П) | И(П) | И(П) | И(П) | И(П) | И(П) | И(П) |
| Габаритные размеры (Д х Ш х В), мм* | 3080 (3900) x 870 x 2090 | 3080 (3900) x 1180 x 2090 | 3080 (3900) x 1485 x 2090 | 3080 (3815) x 1785 x 2090 | 3125 (3900) x 1180 x 3800 | 3125 (4100) x 1330 x 3645 | 4030 (4950) x 1620 x 3640 | 3030 (3900) x 2075 x 4270 | 4030 (4950) x 1620 x 4340 |
| Масса, кг | 4000 | 5290 | 7200 | 8250 (7900) | 10650 | 11500 (11100) | 19750 | 23200 | 24700 |
*Габариты указаны без короба и присоединительных коллекторов с арматурой.
