Горелки газовые ГГ-1, ГГ-2
Горелки газовые ГГ-1, ГГ-2 являются газовой частью горелок РГМГ-1, РГМГ-2.

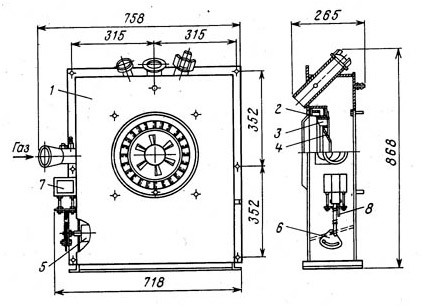

Схема горелок ГГ-1 и ГГ-2: 1 - короб воздушный; 2 - коллектор газовый; 3 - завихритель; 4 - конфузор; 5 - шибер; 6 - сектор; 7 - электромагнит; 8 - винт регулировочный.
Газовые горелки ГГ-1 и ГГ-2 предназначены для сжигания природного газа в топках паровых котлов Е-1-0,9ГМ; Е-1,6-0,9ГМН; Е-2,5-0,9ГМ; КВ-ГМ-1,16-95; КВ-ГМ-2,32-95.
Технические характеристики
| Наименование параметра | ГГ-1 | ГГ-2 |
|---|---|---|
| Номинальная тепловая мощность горелки, МВт | 1,1 | 2,2 |
| Коэффициент рабочего регулирования горелки, не менее | 5,0 | |
| Номинальное давление газа перед форсункой, кПа | 1,22 | 3,15 |
| Номинальная температура воздуха перед горелкой, °С | 30 ± 20 | |
| Температура газа перед горелкой, °С | 0 - 40 | |
| Потери полного напора в горелке при номинальной тепловой мощности, Па, не более | 1000 | 1500 |
| Минимальный коэффициент избытка воздуха при номинальной тепловой мощности на газе, не более | 1,05 | |
| Номинальное напряжение питания, В | 3ф - 380 | |
