Газомазутные горелки ГМ и ГМП
Горелки газомазутные ГМ-2,5; ГМ-4,5; ГМ-7; ГМ-10; ГМП-16 предназначены для раздельного сжигания природного газа или жидкого топлива в паровых котлах типа Е (ДЕ) паропроизводительностью от 4 до 25 т/ч и водогрейных котлах типа ДЕВ теплопроизводительностью от 2,9 МВт (2,5 Гкал/ч) до 17,4 МВт (15,0 Гкал/ч).
Технические характеристики
| Наименование показателя | Значение, [диапазон] | ||||
|---|---|---|---|---|---|
| ГМ-2,5 | ГМ-4,5 | ГМ-7 | ГМ-10 | ГМП-16 | |
| Номинальная тепловая мощность, МВт [Гкал/ч] | 2,9 [2,5] | 5,22 [4,5] | 8,14 [7,02] | 11,63 [10,02] | 18,6 [16,03] |
| Коэффициент рабочего регулирования по тепловой мощности | 5 | ||||
| Номинальное давление газа перед горелкой, кПа [кгс/м²] | 25+6 [2500+600] | ||||
| Номинальное давление мазута перед горелкой, МПа [кгс/см²] | 1,8+0,4 [18+4] | ||||
| Номинальный расход газа, м³/ч | 294 | 520 | 824 | 1170 | 1880 |
| Номинальный расход мазута, кг/ч | 259 | 466 | 726 | 1040 | 1660 |

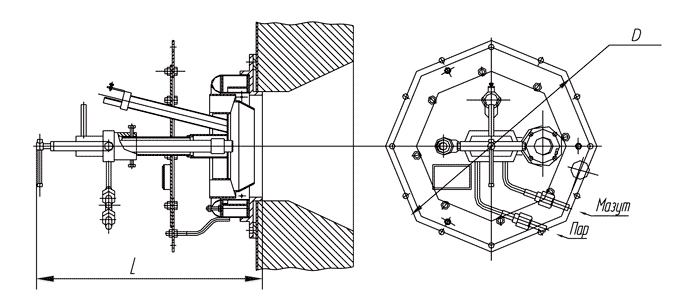

| Габаритные размеры (Длина L х Диаметр D), мм | 720 x 685 | 730 x 770 | 800 x 885 | 805 x 885 | 810 x 885 |
| Масса, кг | 95 | 120 | 145 | ||
| Применяемость к котлам | ДЕ-4ГМО ДЕВ-4ГМО | ДЕ-6.5ГМО ДЕВ-6.5ГМО | ДЕ-10ГМО ДЕВ-10ГМО | ДЕ-16ГМО ДЕВ-16ГМО | ДЕ-25ГМО ДЕВ-25ГМО |
