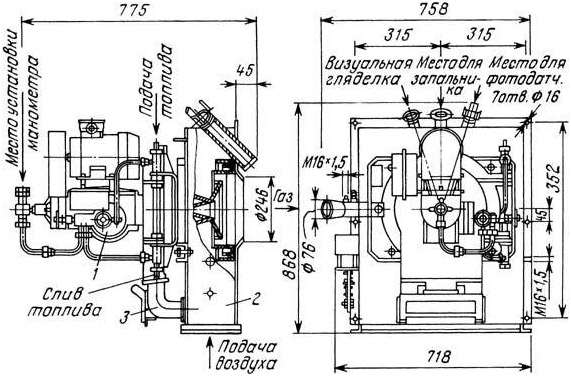

Ротационные газомазутные горелки РГМГ
Ротационные газомазутные горелки РГМГ-1 и РГМГ-2 — унифицированы, предназначены для раздельного сжигания жидкого и газообразного топлива в топочной камере паровых и водогрейных котлов Е-1-0,9ГМ; Е-1,6-0,9ГМН; Е-2,5-0,9ГМ; КВ-ГМ-1,16-95; КВ-ГМ-2,32-95.
Основным узлом горелок серии РГМГ является ротационная форсунка, распыливающая жидкое топливо. Она состоит из топливоподающего и распыливающего устройств, вентилятора первичного воздуха, корпуса ходовой части и привода. Распыливающее устройство форсунки состоит из распыливающего стакана, внутренняя поверхность которого имеет конусообразную форму.
На полом валу форсунки крепится ротор вентилятора, шкив клиноременной передачи для привода электродвигателя, распыливающий стакан и питатель. От вала форсунки через червячную передачу приводится в действие топливный насос.
Газовая часть горелки — периферийного типа, состоит из кольцевого коллектора с однорядно-однокалиброванными газовыдающими отверстиями и одной газоподводящей трубы. Внутри коллектора установлена кольцевая диафрагма для равномерного распределения газа по газовыдающим отверстиям.
В случае применения горелок на котлах, сжигающих только газообразное топливо, предусматривается выпуск горелок ГГ-1 и ГГ-2 без ротационных форсунок, в чисто газовом исполнении.
Технические характеристики горелок РГМГ
| Наименование показателя | РГМГ-1 | РГМГ-2 |
|---|---|---|
| Номинальная тепловая мощность горелки, МВт | 1,1 | 2,2 |
| Коэффициент рабочего регулирования горелки, не менее | 5,0 | 5,0 |
| Номинальное давление мазута перед горелкой, кПа | 16,0 | 26,0 |
| Номинальное давление газа перед горелкой, кПа | 1,22 | 3,15 |
| Номинальная температура воздуха перед горелкой, °С | 30 ± 20 | 30 ± 20 |
| Кинематическая вязкость мазута перед горелкой, м²/с | 44 х 10⁻⁶ | 44 х 10⁻⁶ |
| Потери полного напора в горелке при ном. мощности, Па | 1000 | 1500 |
| Температура газа перед горелкой, °С | 0 - 40 | 0 - 40 |
| Мин. коэффициент избытка воздуха при ном. мощности, не более: | ||
| — на мазуте | 1,1 | 1,1 |
| — на газе | 1,05 | 1,05 |
| Вид топлива | Природный газ, мазут | |
| Потребляемая мощность электродвигателей, кВт, не более | 2,0 | 2,0 |
| Номинальное напряжение, В | 380 | 380 |
| Масса, кг, не более | 150 | 150 |
